Panabit 流控软件的使用教程

IT技术 ipcpu 24039浏览

Flow control software-Panabit Howto

Version 1.0.0
Date 2010-11-21
Author ipcpu
Website http://www.ipcpu.com

前言

panabit是国内著名的网络应用层流量识别与管理控制的厂商。Panabit提供标准版软件给大众免费使用,标准版允许最大IP地址数为256个,也就是一个网段,对于一些小型的网络也足够了。
Panabit最大的特点就是支持大量的应用层协议识别,像迅雷、QQ、以及常见的游戏等,当然这些需要及时更新才能达到最好的识别效果。

Panabit的工作原理

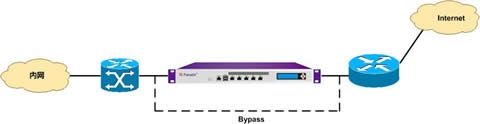

Panabit最常见的用法,就是桥接方式,也叫做透明网桥方式,工作原理如下图示:

pab1

通过分析经过的数据包,判断数据包所属的应用层协议,并进行相应的动作(限速、拦截等)。

官方网站
http://www.panabit.com

安装方法

Panabit基于FreeBSD开发,安装时需要电脑有至少三块网卡,一块用来做管理接口,其他两块组成一个网桥。做成网桥的两块卡最好使用 bypass卡,也就是Panabit系统坏了以后,两块网卡从物理上联通,保证数据的通过。官方推荐使用Intel的网卡,并且针对Intel的网卡做 了专门的优化。
安装方法这里不再多说,官方网站有详细的教程。
这里只提供LiveCD的下载地址http://www.panabit.com/download/,通过LiveCD来安装是最简单的方法了,官方网站改版后,很多人就找不到这个入口了,这个LiveCD版本有些低,请安装后升级一下,以便支持“单IP限速”。

使用方法 概况

进入Panabit的管理界面之后,会发现最顶上有五个菜单:网络配置、对象管理、策略管理、系统维护、监控统计。

A.       网络配置。网络配置的子菜单最少,主要有管理接口的配置和网桥的配置。如图,图中的配置也就是最常用的配置:

pab2

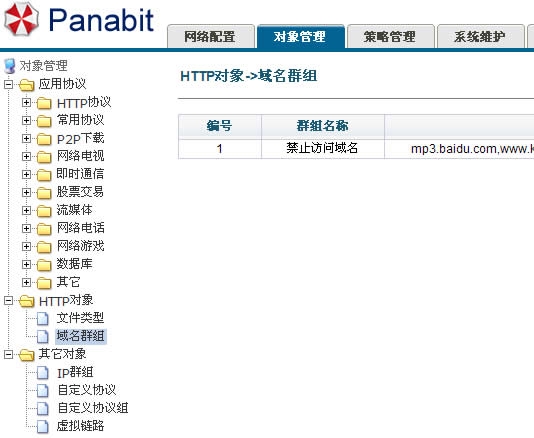

B.    对象管理

对象管理主要是应用协议的管理,这个对大多数人来说,都不需要动。另外对相关管理中还有“HTTP对象”这个对文件类型和域名做群组,比如需要禁止 用户访问youku、ku6、tudou等很多视频网站,可以在这里定义一个域名群组把N多的域名都加进去。最后还有一个IP群组,可以对IP地址进行分 组,也比较实用。

pab3

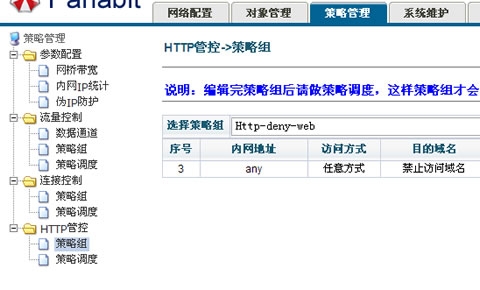

C.    策略管理。这个才是Panabit的核心业务,对于流量的控制都是在这里进行的,这里拿流量控制举一个例子,首先需要定义一个策略组,设置相应的策略,然后在建立一个策略调度,并将策略进行时间调度。这就是设置操作的大体流程。后面会有详细的例子。

pab4

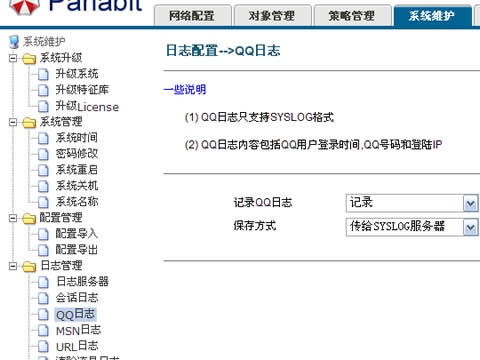

D.    系统维护。这个主要涉及系统版本升级、版本库的升级;管理账号密码、服务器重启等,另外还有配置文件的导入导出,以及日志服务器的设置。

pab5

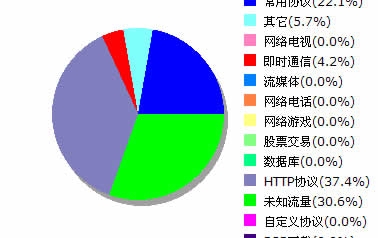

E. 监控统计。这个主要用来统计当前流量的信息等等。如图。

pab6

实际操作案例

安装好panabit,并且把网线连接好,进入管理界面,“网络配置”—》“数据接口”,配置好网桥,可以按照本文上面的图进行配置。

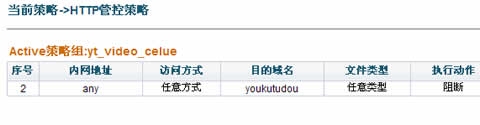

A.    禁止访问特定域名

1.在“对象管理”–》“HTTP对象”—》“域名群组”中添加相应的域名群组名称和需要匹配的域名列表。
2.在“策略管理”—》“HTTP管控”—》“策略组”中添加相应策略,指定目的域名为上一步中定义的域名群组名称,执行动作设置相应选项。
3.在“策略管理”—》“HTTP管控”—》“策略调度”中添加相应时间段,并将上一步定义的策略按时间段进行调度。

pab7

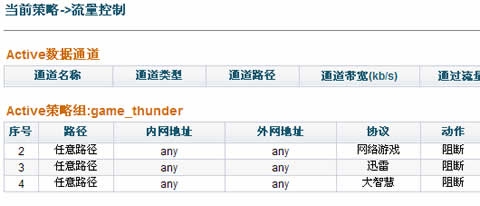

B.    限制迅雷下载,限制网络游戏
1. 在“策略管理”—》“流量控制”—》“策略组”中添加相应策略,协议为“网络游戏”动作为“阻断”,一个策略组可以添加多个策略。
2.在“策略管理”—》“流量控制”—》“策略调度”中添加相应时间段,并将上一步定义的策略按时间段进行调度。

pab8

说明:禁止上QQ也是这么做的,但是由于QQ协议较复杂而且更新较快,如果要使用这项功能要及时升级特征版本库。

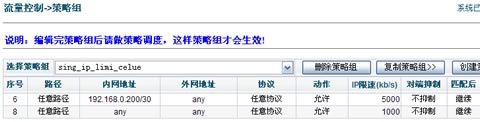

C.    单IP限速
1.单IP限速在很多企业中是明确的规定,但是Panabit低版本的并不支持此项业务,现在最新版本“西汉R3”是支持的。
2. 在“策略管理”—》“流量控制”—》“策略组”中添加相应策略,单IP限速设置为1000bit/s(注意这里的单位)
3.在“策略管理”—》“流量控制”—》“策略调度”中添加相应时间段,并将上一步定义的策略按时间段进行调度。

pab9

D. 设置p2p下载的带宽为300kbit/s(这里的带宽指的是总带宽,也就是整个网络所有P2P业务共享这300kbit/s的带宽)

在这个案例中我们用到了“数据通道”的概念。无非就是定义一个通道,匹配上规则的数据包就扔进去。

1. 在“策略管理”—》“流量控制”—》“数据通道”中添加一个数据通道,宽带300类型为“带宽限制”。

2. 在“策略管理”—》“流量控制”—》“策略组”中添加相应策略,指定协议为“HTTP下载”,“动作/通道”设置为上一步设置的通道名称

3.在策略调度中调度即可。

End

=======================================

后记

1.使用虚拟机测试时,会有很多问题的,最好还是拿真机测试。

2.panabit可以监控所有通过的URL,并将其发往syslog服务器。

3.panabit可以监控登录的QQ号码,MSN账号,但不能记录聊天信息。
